智能振冲控制系统

1、产品简介

智能振冲系统具有自动数据采集与监测、自动数据记录、振冲施工过程智能分析与控制、异常情况自动预警、无线接入云服务器、远程实时监控等功能,根据设定参数控制完成振冲施工,实现振冲施工正常工况智能控制和异常工况报警。

系统由智能振冲控制柜升降控制及安全系统智能振冲施工交互管理系统智能振冲实时联动控制模型组成。

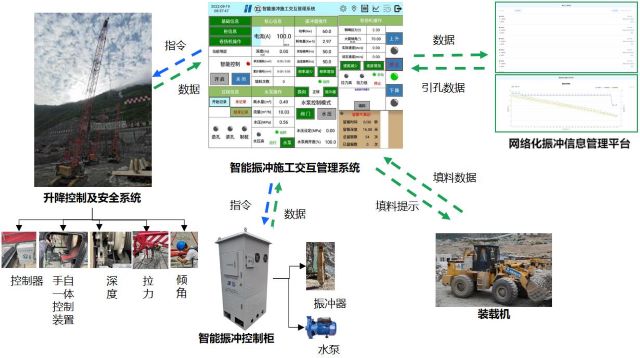

系统架构图

2、技术参数

2.1 智能振冲控制柜技术参数

主要技术参数

压力:量程2MPa分辨率0.1MPa

流量:分辨率0.01m³/h

振冲电流分辨率:0.1A

外部接口

输入电源:三相五线600A

振冲器输出:三相四线制220KW

供水系统输出:三相四线制50KW

排污系统输出:三相五线制10KW

通讯方式

无线局域网通讯

传感器信号

模拟信号、开关信号

2.2 升降控制及安全系统技术参数:

主要技术参数

拉力分辨率:0.01T

倾角:量程±90°分辨率0.1°

垂直度:量程±90°分辨率0.1°

深度分辨率:0.01m

外部接口

输入电源:DC24V

通讯方式

无线局域网通讯、有线通讯

传感器信号

模拟信号

2.3智能振冲施工交互管理系统技术参数

资料输出

报表支持现场打印和通过访问中央服务器端打印两种方式;报表资料和实时数据可通过网络自动上传和U盘导出手动上传至服务器端。

网络技术

4GWIFI

参数录入

支持U盘导入桩信息。

适用范围

支持实时监测振冲施工数据,支持控制振冲施工设备,对振冲施工报表和曲线进行记录;支持实时数据和日志记录。

桩定位导航

支持厘米级高精度定位导航。

3、主要功能

3.1 预设参数下拉选择

参数提前预设,下拉选择避免输入错误。参数设置包含基础参数设置、深度率定参数设置、称重参数设置、安全参数设置和密实参数设置、智能控制参数、地层参数。

3.2 施工参数全面感知

系统能全面感知并显示振冲器施工过程中各相关参数如:振冲器工作电压、电流、功率、消耗电量;振冲器深度、上下速度;桩定位数据、高程;桩垂直度;水压、水流量、耗水量

3.3 施工关键参数实时控制

基于智能振冲控制模型,智能振冲控制系统远程实时控制施工过程中振冲器启停、正反转、振冲电流、振冲功率等;实时控制振冲器深度、上下速度自动控制振冲器造孔、上提、反插、密实等,实现振冲全过程正常工况智能控制和异常工况报警

3.4 智能造孔,达到结束条件自动结束

系统根据检测到的实时参数,智能识别地层状况来控制振冲器的运行,遇到特殊情况会进行报警及处理,进入良好持力层且满足结束条件时,自动结束造孔并提示,按照规定的策略规范性地完成整个造孔过程。

3.5 智能制桩,规范完成制桩全过程,逐段加密直至成桩,成桩质量好

系统智能识别地层以实施不同的振冲策略,按照设计要求完整控制制桩全过程,留振电流、留振时间、加密段长度均符合设计要求,逐段加密、均匀成桩,保障了成桩质量,实现科学规范施工。

3.6 报表曲线自动生成

将施工信息(包括:施工单位、工序、振冲时间、振冲深度、振冲电流、填料量等)生成格式规范的报表数据、曲线数据,便于分析与查看。

3.6 数据实时传输,前后方实时联动

实时数据无线网络传输到中央服务器,在网络化振冲信息管理平台汇总实时监控施工过程,及时分析施工效果,提升施工管理水平。
