高压喷射灌浆监控系统

` 产品外观

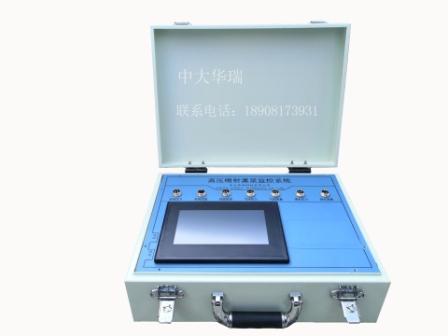

产品外观图

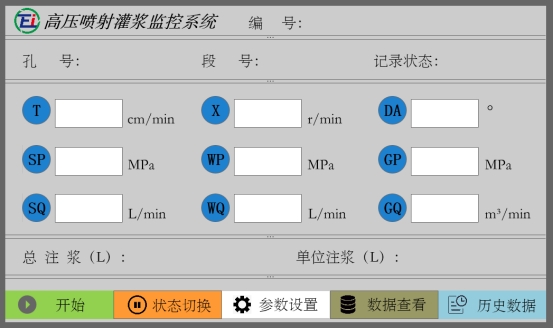

系统主界面

` 仪器介绍

高压喷射灌浆是基础处理工程的一项防渗和加固技术,适用于软弱土层,砂类土、粘性土、黄土和淤泥等地层均能进行喷射加固。

高压喷射灌浆监控系统应用于高压喷射灌浆施工中,采用了传感器技术和无线通信技术实现了对高压喷射灌浆作业全过程的自动记录,保证记录过程数据准确性,有利于保障灌浆质量,实现良好的施工效果。

`仪器参数

主要技术参数

压力分辨率0.01MPa

流量分辨率0.1L/min

密度分辨率0.01g/cm³

提升速度分辨率0.1cm/min

旋转速度分辨率0.1r/min

气体压力分辨率0.01MPa

气体流量分辨率0.1m³/min

外部接口

压力、流量、密度、提升速度、旋转速度、打印机输出接口

适用范围

高压喷射灌浆

数据存储

高压喷射灌浆监控系统本地可存储4万份灌浆数据;数据可上传与平台集中存储

资料输出

支持现场打印和通过中央服务器端打印报表两种方式

网络技术

支持4G、WIFI(可根据用户选择)

资料处理

灌浆完成后通过网络自动传入到服务器进行整理存档并自动分析整理

`系统功能

1. 具有7参数采集功能。即在灌浆过程中实时采集提升速度、旋转速度、浆液压力、浆液流量、进浆密度、气体压力、气体流量数据,并通过显示屏实时显示数值。

2. 具有密度采集方式选择功能。根据用户需求可选用自动或者手动的方式进行密度数据的采集(例如灌浆过程中浆液密度采用统一的配浆设备进行配浆,密度恒定)。

3. 具有提升速度、旋转速度无线采集系统。可支持旋转速度和提升速度通过无线的方式进行数据的采集,减少现场接线繁琐、困难等问题。

4. 具有参数设置功能。用户可通过显示屏直接键盘输入相应的参数。

5. 具有临时数据查看和历史数据查看功能。用户可以通过显示屏查看当前正在灌浆的灌浆报表数据、曲线数据,也可查看历史记录的报表数据和显示数据。

6. 具有报表打印、曲线打印功能。记录完成后支持打印记录产生的报表及曲线,便于用户使用。

7. 掉电保护功能。即在灌浆过程中意外停电,数据不会丢失,上电后仍保持掉电前灌浆状态及记录,继续完成灌浆。

8. 无线通信功能。系统支持HTTP无线上网功能,高压喷射灌浆监控系统可以将报表数据及实时数据上传服务器,即具备远程实时监控功能,服务器端可实时获取成果数据,有效提高施工管理效率及施工质量。

· 现场应用照片

高喷台车远图

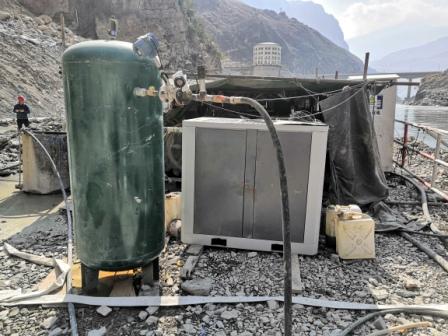

高喷空压机及储气罐远图
