智能灌浆系统架构
智能灌浆站

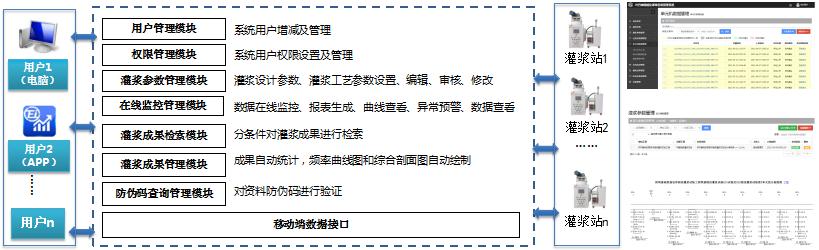

数据云管理平台
智能灌浆系统由智能控制模型iGCM、智能灌浆站iGC、智能灌浆管理云平台iGM组成。是一套集智能压力控制、无级配浆、灌浆工艺控制和灌浆成果分析与处理、无线接入云服务器等功能为一体的智能系统,以智能“一键灌浆”替代传统的人工灌浆,实现灌浆全过程智能化施工及管理。
智能灌浆系统自2016年起陆续在乌东德水电站(装机1020万KW)、白鹤滩水电站(装机1600万KW)开展规模化应用,在大坝固结和高压帷幕灌浆(6MPa)使用,突破高压自动控制难关。设备运行稳定可靠,各方面功能均满足现场施工需求,使用效果良好。产品已取得52项国家专利,利用技术进步推动整个灌浆模式的创新,为提高灌浆施工智能化、信息化水平发挥了积极作用。
灌浆现场设备连接示意图
主要技术参数 |
灌浆压力自动控制范围 0-6MPa |
配浆范围 1.0g/cm3-2.0g/cm3无级配浆 | |
压力分辨率0.01Mpa | |
流量分辨率0.1L/min | |
密度分辨率0.01g/cm3 | |
位移分辨率1μm | |
温度分辨率1℃ | |
外部接口 |
管道接口:进浆管、返浆管、清水管、浓浆管 |
电气接口:三相五线、50A | |
结构尺寸 |
尺寸:控制柜600*300*1000mm,传感器柜600*600*1000mm,配浆桶 1200*900*1700mm 重量:控制柜50kg,传感器柜120kg,配浆桶280kg |
适用范围 |
普通法灌浆、三参数灌浆、四参数灌浆; 单点法压水、五点法压水、简易法压水; 水、水泥浆。 |
数据存储量 |
数据中心本身可存储100小时的数据,其内置数据存储器可存储十万个孔 的资料; 数据可上传至云平台后可集中存储 |
资料输出 |
支持现场打印和通过访问中央服务器端打印报表两种方式 |
网络技术 |
3G、4G、WIFI(现场网络信号需由业主提供) |
资料整理 |
数据通过网络自动上传至智能灌浆专家系统进行整理 |
全球定位功能 |
手机基站或GPS |
资料防伪码 |
16位高强度防伪码, CPU+专用芯片 |
APP功能 |
苹果、安卓, 实时数据、现场报表、定位、防伪码查询 |
传感器信号 |
数字加密信号, 防止线路插针和模拟器作假,传输过程不引入误差 |
自动调压 ·实现压力控制和阀门开度自动化精准控制,控制稳定,压力波动小,能很好地防止超压。 ·全新研发了高压电控阀门,使用寿命优于普通阀门。 自动配浆变浆 ·实现自动精准配浆和变浆; ·自动配浆、变浆,配置过程在封闭罐体中完成,浆液质量好,浪费小,施工面干净整洁。 五参数数据记录、数字信号传输 ·新增进浆密度、进浆温度、进浆液位3个感知参数; ·数字加密信号,传输引入零误差,保证灌浆数据真实性、准确性。 智能工艺控制 ·根据现行水电水泥灌浆规范开发了灌浆工艺全过程智能控制程序,适用于常见工程地质情况。 ·智能灌浆站实时感知现场灌浆数据,实时监测调压系统、配浆系统的运行情况,结合工艺预设策略进行调压、配浆、变浆、结束条件判断,实现智能灌浆工艺控制。 数据云管理平台iGM ·网络化平台,具备灌浆参数管理、在线监控、成果检索、防伪码查询等模块; ·集灌浆数据监控、分析、处理和管理等功能为一体。 智能灌浆APP ·在手机上观测实时数据及原始记录; ·全球定位功能,查询单元机当前位置; ·实时查询资料真伪。
具有自主知识产权,技术先进,获得权威认证。
·荣获2018年中国大坝工程协会技术发明一等奖;
·荣获2018年质量协会质量技术二等奖;
·荣获2019年水力发电科学技术一等奖;
·已授权专利52项,其中发明专利11项,实用新型31项,外观设计10项;
·获得计算机软件著作权19项;
·通过国家高低压电器质量监督检验中心检验;
·通过, 中国赛宝实验, 软件测试, ;
·通过成都市计量检定测试, 院测试。
,
