四参数灌浆记录仪(JT-Ⅵ型)

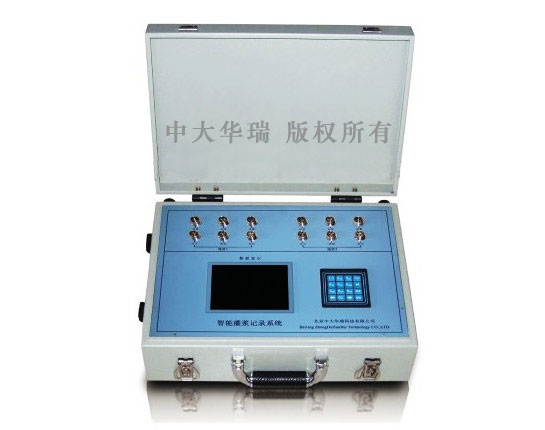

产品外观

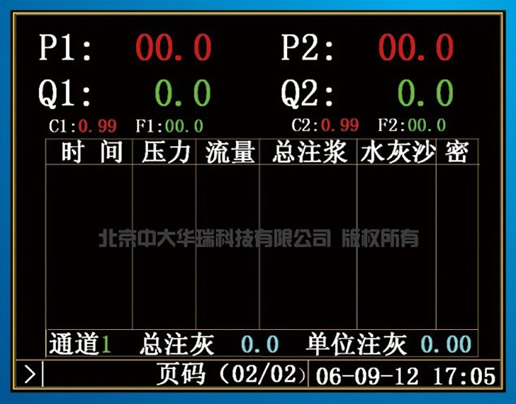

四参数灌浆记录仪(JT-Ⅵ型) 液晶显示屏
仪器介绍

四参数灌浆记录仪,是我公司设计研发的具有国家专利技术的灌浆自动监测系统。四参数灌浆记录仪可对灌浆过程中的浆液密度、浆液流量、灌浆压力、灌浆区域地层抬动变形四个参数进行实时监测、记录、打印,并且能以曲线的形式同步反映压力、流量、密度和抬动各参数间的关系。此外可随时查阅当前和历史灌浆成果,智能提示传感器故障,自动判断灌浆结束标准。既可进行普通灌浆过程的监测,也可进行GIN法灌浆过程的监测,可同时记录多个灌浆通道。对灌浆过程中的各项参数进行自动采集、处理和输出,生成符合规范要求的各种成果资料。中大华瑞四参数灌浆记录仪是国内技术先进、性能优异、功能完备的灌浆自动记录仪。

仪器参数
  • 型号:JT-Ⅵ
  • 仪器重量:7.5Kg
  • 仪器通道:4
  • 工作电压:AC 130V ~250V
  • 采样频率:64次/秒
  • 采样误差:<0.5%(实际误差<0.1%)
  • 压力测量范围:0~10Mpa
  • 压力分辨率:0.01Mpa
  • 流量测量范围:0~150L/min
  • 流量分辨率:0.01L/min
  • 密度测量范围:浆液比重:1~3,水灰比:0.2~5
  • 密度分辨率:0.01:1
  • 抬动测量范围:0~2000μm 抬动分辨率:1μm
技术特征

高度集成,功能全面 四参数灌浆记录仪能够同时进行两个灌浆通道的灌浆监测、记录工作,每个通道能够同时采集压力、流量、密度和抬动信息,并且能够对抬动监测进行声光报警。四参数记录仪的出现,不仅改变了原来灌浆施工中人工监测、手工记录千分表读数的原始作业方式,并且也将单独使用抬动观测记录仪进行抬动自动监测的方式一步升级到使用一台四参数记录仪全面监测灌浆施工中的所有数据,系统的集成性能大大提高,测量更加精准,省时省力,是灌浆施工的最佳选择。

系统可自动统计各种掺加剂的使用量,可自动统计管路占浆;

当系统断电、来电、暂停、开始、结束时有中文提示,支持压力、流量超限提示;

提供中文、英文、中英文对照三种版本界面显示和报表打印,适应国内和国外工程需要;

灌浆数据实时高速采集存储,突然断电后不丢失,来电可继续记录;

无抬动时按存储时间间隔正常记录,有抬动产生时瞬时产生记录,并声光报警;

技术升级,性能稳定 四参数灌浆记录仪是我公司研发团队开发的第六代捷通系列灌浆自动记录仪,其性能水平有了进一步的提升。四参数灌浆记录仪融入了我公司的多项专利技术,能够连续无故障运行,特别适合各种恶劣的施工环境。

操作简单,方便实用 四参数灌浆记录仪采用工业真彩色液晶显示的菜单式界面,用不同颜色实时显示2个通道的压力、流量、密度和抬动数据,通过报表形式显示时间、平均压力、平均流量、平均密度、累计注灰、透水率、抬动值等数据,并且可同步生成、打印灌浆、压水曲线,图表清晰、美观大方。

四参数灌浆记录仪采用多功能键盘输入各种参数,参数输入菜单具有提示功能和输入格式检查功能,输入错误时系统自动提示,人机界面友好,操作方法简单,无需记忆任何复杂命令。

便携耐用,广泛适用 四参数记录仪将稳压电源、嵌入式计算机系统、采集卡、电子硬盘、多功能键盘、彩色液晶显示屏集成在防尘、防震、防潮、防电磁干扰的机壳内,体积小,重量轻,携带方便。四参数灌浆记录仪广泛适用以下情况:

固结灌浆、回填灌浆、帷幕灌浆、裂缝灌浆、接缝和补强灌浆、高压喷射灌浆、锚索灌浆、边坡支护灌浆等灌浆工艺;

两参数、三参数、四参数灌浆(注:四参数灌浆记录仪可设置为两参数、三参数,但两参数、三参数记录仪不能设置成四参数),小循环、大循环、纯压式管路连接,普通法、GIN法灌浆等灌浆方法;

孔壁冲洗、裂隙冲洗、单点法压水、五点法压水、简易压水的压水方式;

纯水泥浆,含沙、掺加剂、膨润土等混合浆液,化学浆液等灌浆液体。

信息全面,易于保存 四参数灌浆记录仪采用外接打印机,打印时使用普通A4纸,资料遇水、遇热不易褪色,方便原始资料报表的长期保存,且打印耗材便宜、购买方便。

报表显示内容包括灌浆孔参数、时间、压力、流量、密度、累计注浆量、累计注灰量、累计注沙量、管路占浆量、弃灰量、多种掺加剂注入量和透水率。除了上述工程资料外,还支持打印灌浆、压水过程曲线图。

配套海量数据存储器,可以导出灌浆数据,最多可保存100000个孔的灌浆资料,方便资料的交流、整理、存储和备份。

购买升级:

直接联系我公司,购买四参数灌浆记录仪即可;

联系我公司,可将已购买使用中的捷通系列三参数灌浆记录仪升级为四参数灌浆记录仪。
